実機を使用した検証

OVERVIEW R&D センター テスト装置概要

永年培った電気工事の経験と実績に加え、データ通信、分散制御システム等（要確認）の技術に習熟した技術スタッフが、お客様にご満足いただける電気設備プランをご提案いたします。

• 小型空輸装置





  A) 共通機器仕様

  ①原料ホッパー

  全容量：200L｜材質：SUS304

  ②空輸配管

  ID63.5 ホース、一部2.5S サニタリー管｜輸送距離：最長約55m｜揚程：最高約7m

  ③ロータリーバルブ（ウレタンロータ）

  150型｜回転数：29.1rpm（50Hz）｜排出量：5.2 ㎥/hr （充満率100%時）

  ④ロータリーバルブ（SUS ロータ）

  150型｜回転数：21.8rpm（50Hz）｜排出量：6 ㎥/hr （充満率100%時）

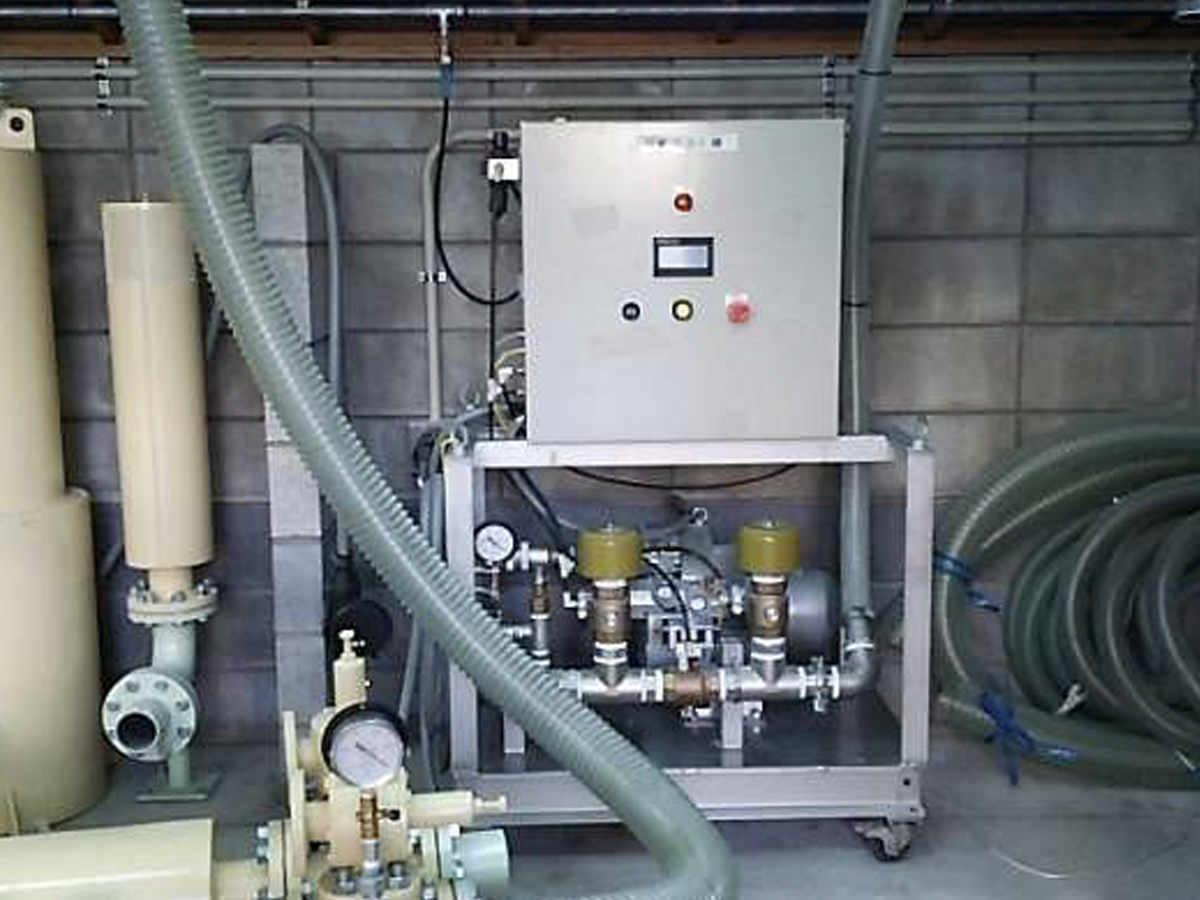

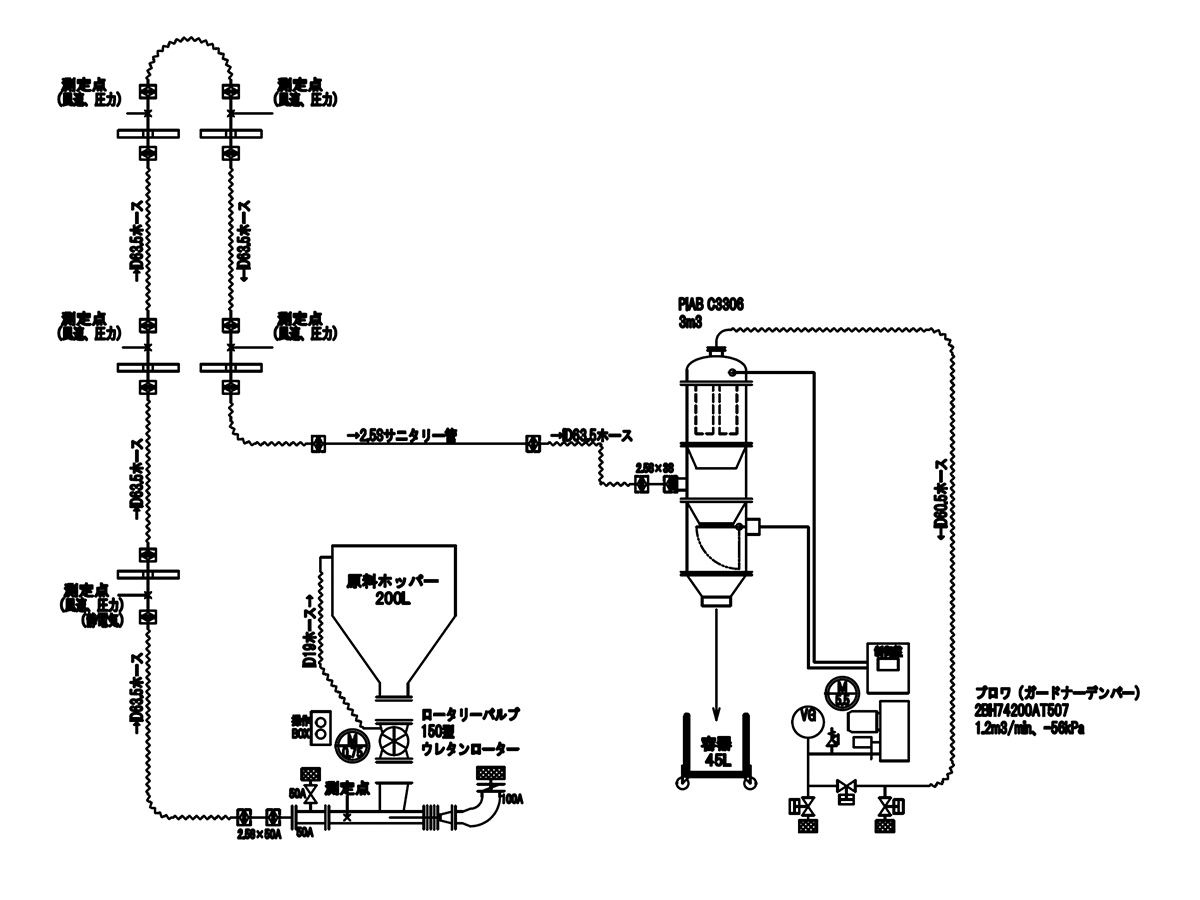

  B) 小型空輸装置機器仕様

  ①本体

  1バッチあたり最大粉体回収容量：14L｜フィルター面積：1.17 ㎡

  ②ブロワー

  1.2 ㎥/min、-56kPa

  ③制御盤

  3.7インチタッチパネル搭載
  吸引時間、排出時間、などを設定可能

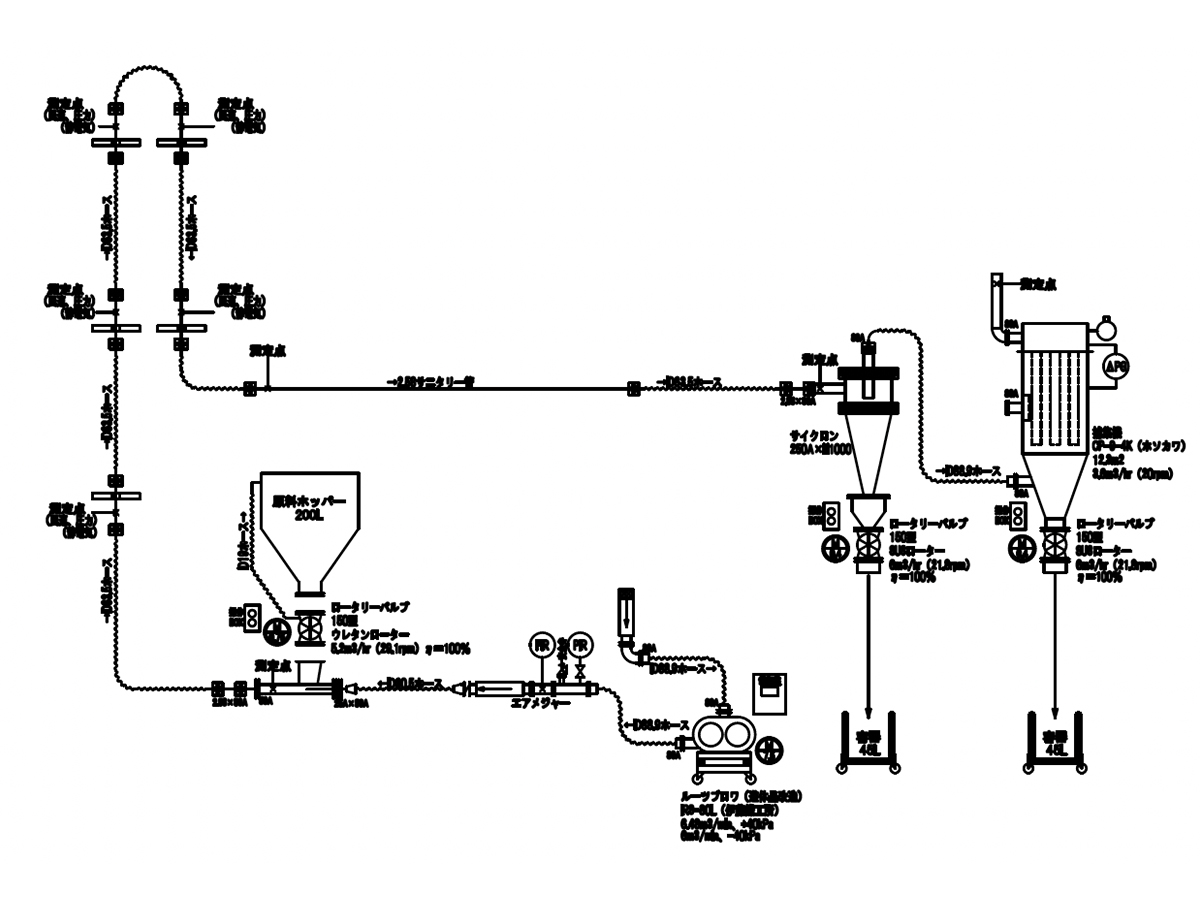

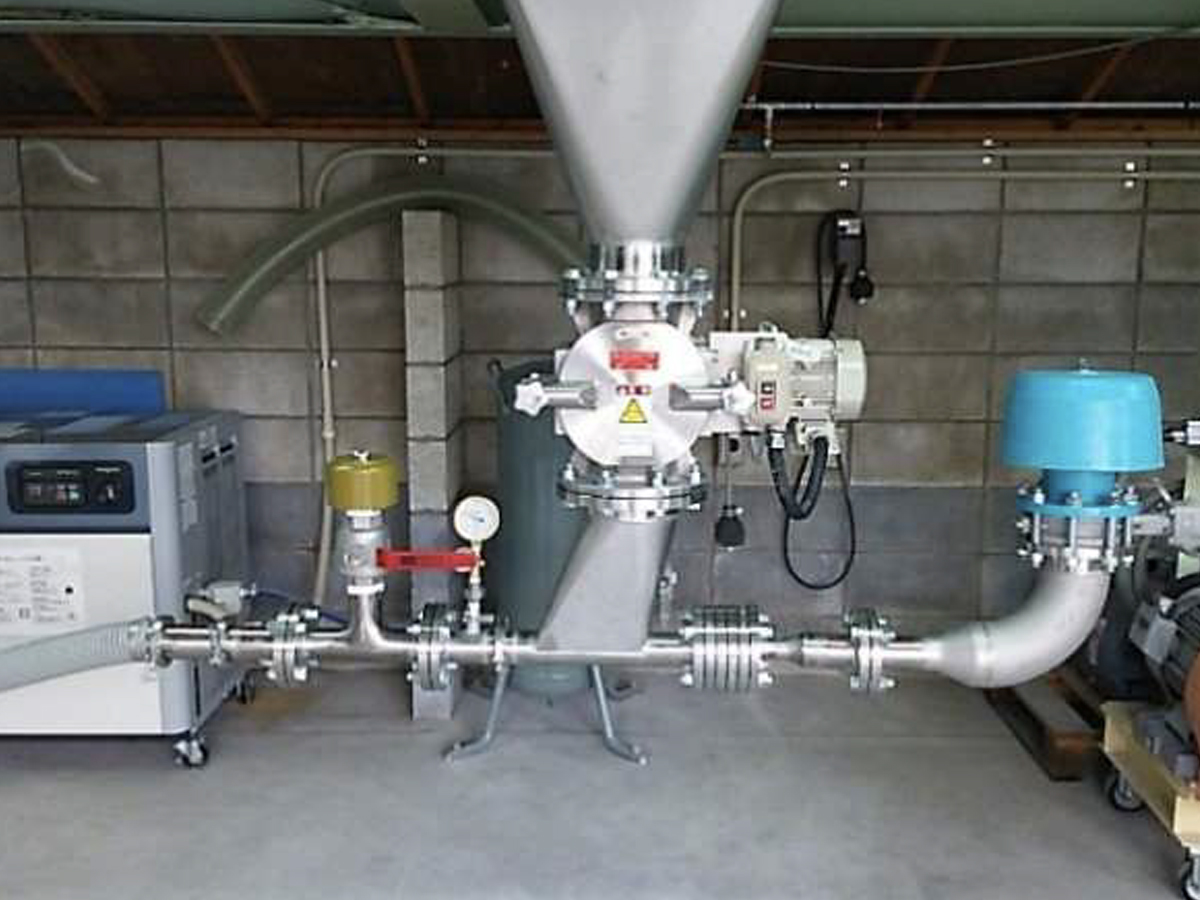

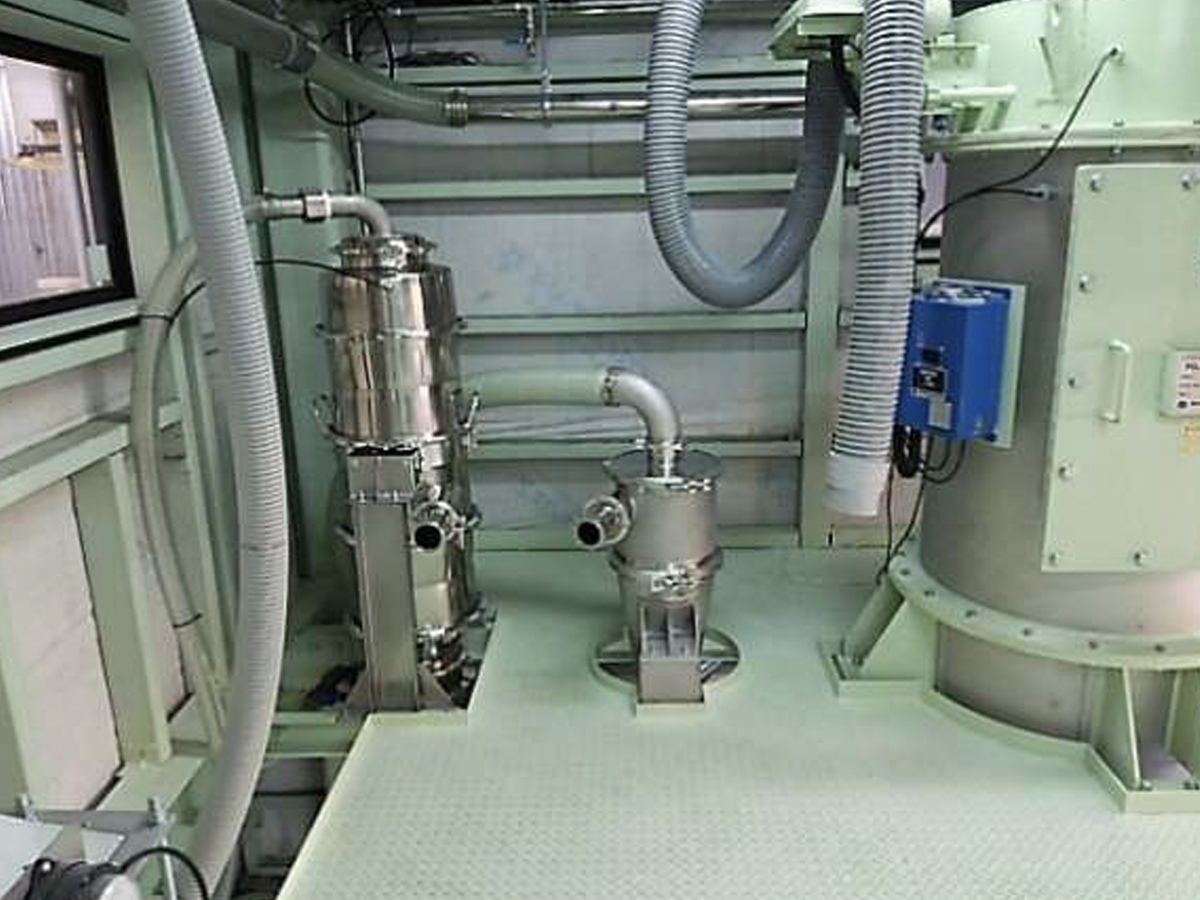

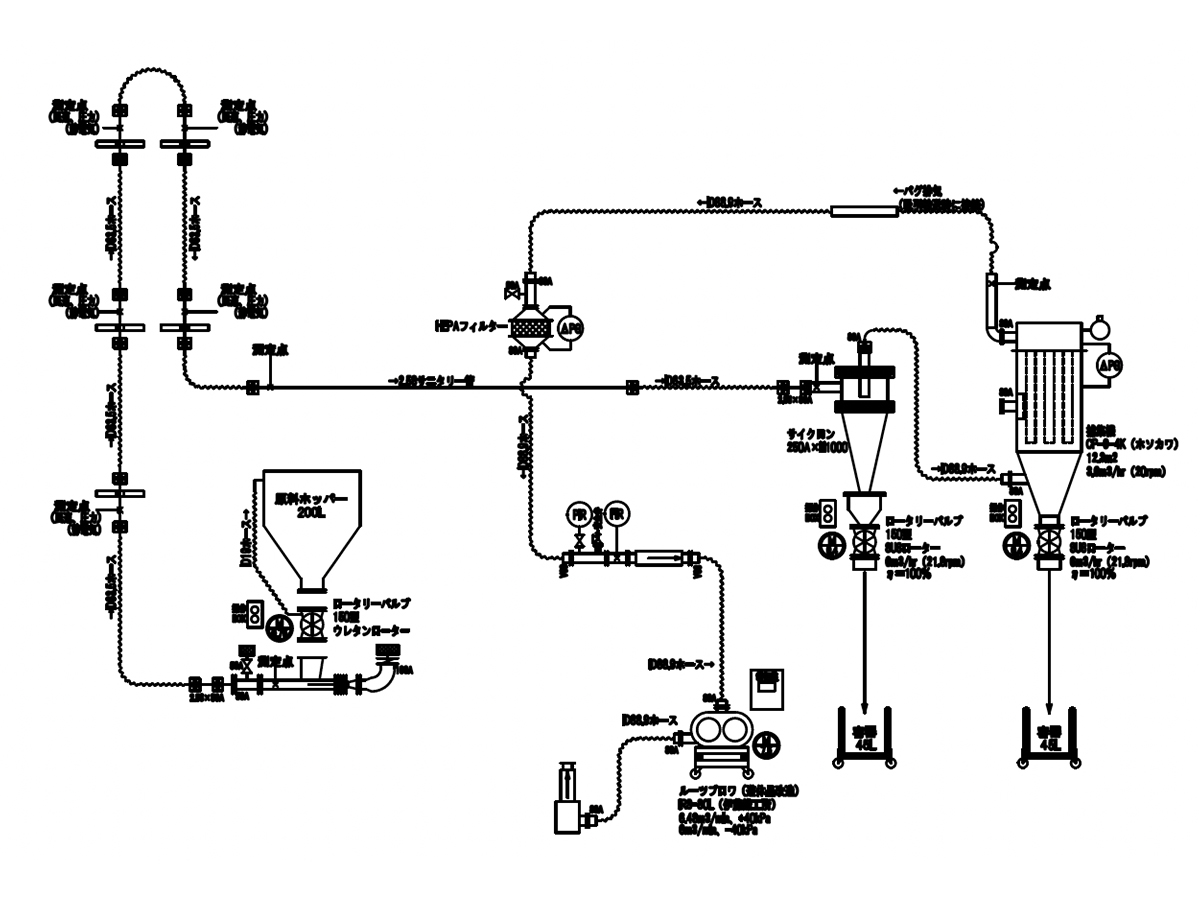

• 圧送・吸引空輸装置









  ①ブロワー

  圧送：6.48 ㎥/min、+40kPa｜吸引：6 ㎥/min、-40kPa

  ②サイクロン

  処理風量：6.48 ㎥/min

  ③バグフィルター

  処理風量圧送：6.5 ㎥/min、+40kPa｜処理風量吸引：6.5 ㎥/min、-60kPa｜フィルター面積：12.3 ㎡

  ④制御盤

  4.3インチタッチパネル搭載｜ブロワー周波数を設定可能
  運転データをCSV ファイルに記録
  ・ブロワー周波数・電流値・ブロワー風量・圧力・空輸配管静電気量

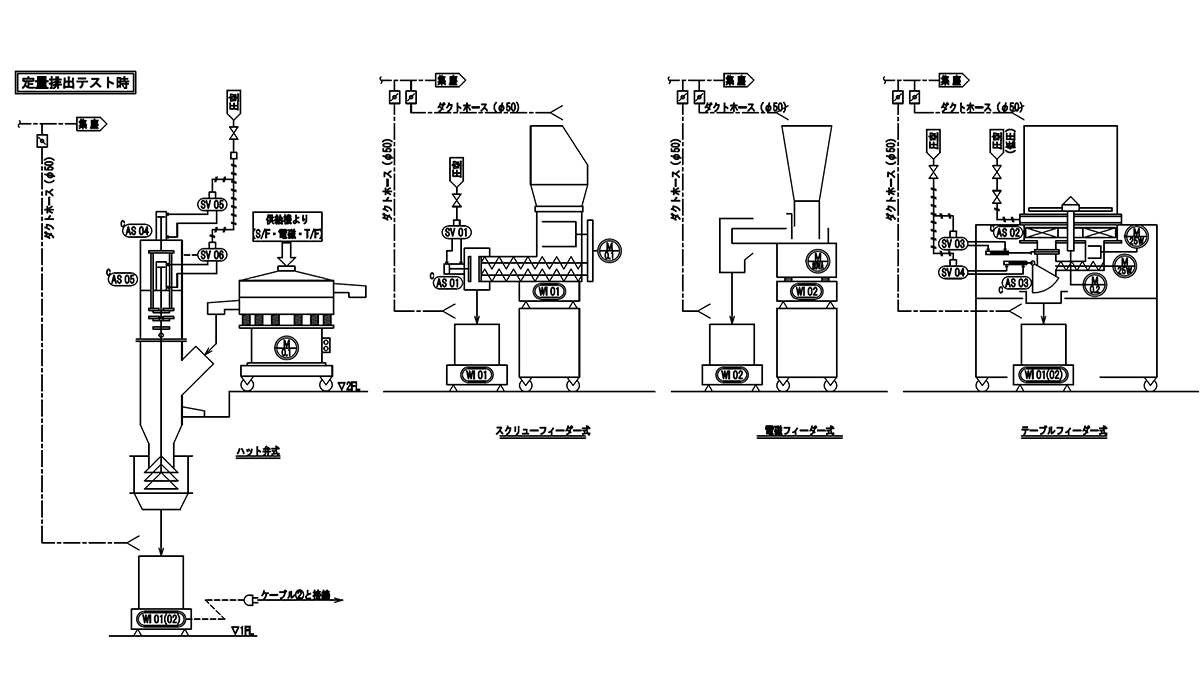

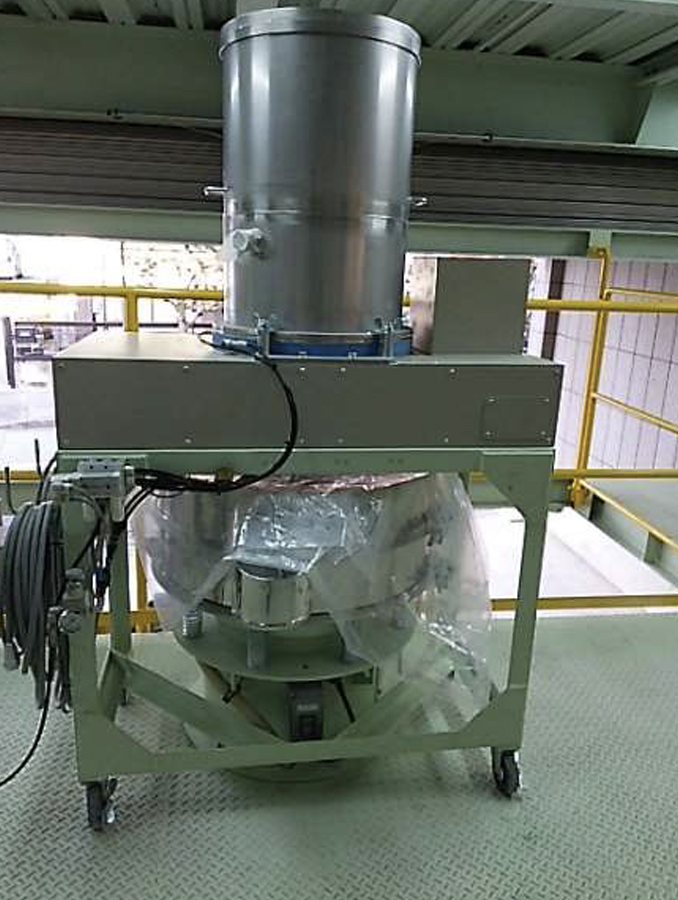

• 計量供給装置



  A) 共通機器仕様

  ①計量台

  秤量：60kg｜定格出力：1mV/V±10%｜計量皿寸法：330×424

  ②ウェイングインジケータ

  入力感度：0.3μV/d｜計測可能範囲：0～3.2mV/V｜ロードセル印可電圧：DC10V±5%

  ③スクリューフィーダ

  スクリュー径：Φ30×2軸｜スクリュー回転数：プッシュゲート付き

  ④電磁フィーダ

  駆動振動数：50～70Hz｜トラフ寸法：120×550×60

  B) 計量供給装置機器仕様

  ①テーブルフィーダ

  テーブルフィーダ(12 枡)＋撹拌羽根（2 枚）｜大供給用シャッターゲート｜小供給用スクリューフィーダΦ20×1 軸、アジテータ｜カットゲート付き

  ②振動篩

  Φ700

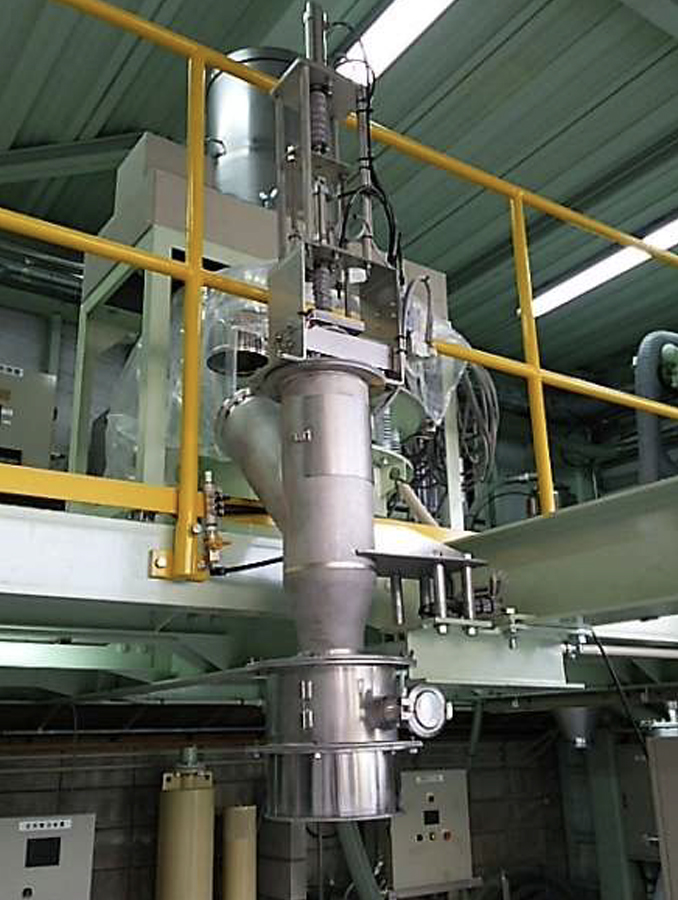

  ③ハット弁式供給ゲート

  大供給、小供給切替

  ④制御盤

  3.7 インチタッチパネル搭載｜供給重量、定量前、落差などを設定可能

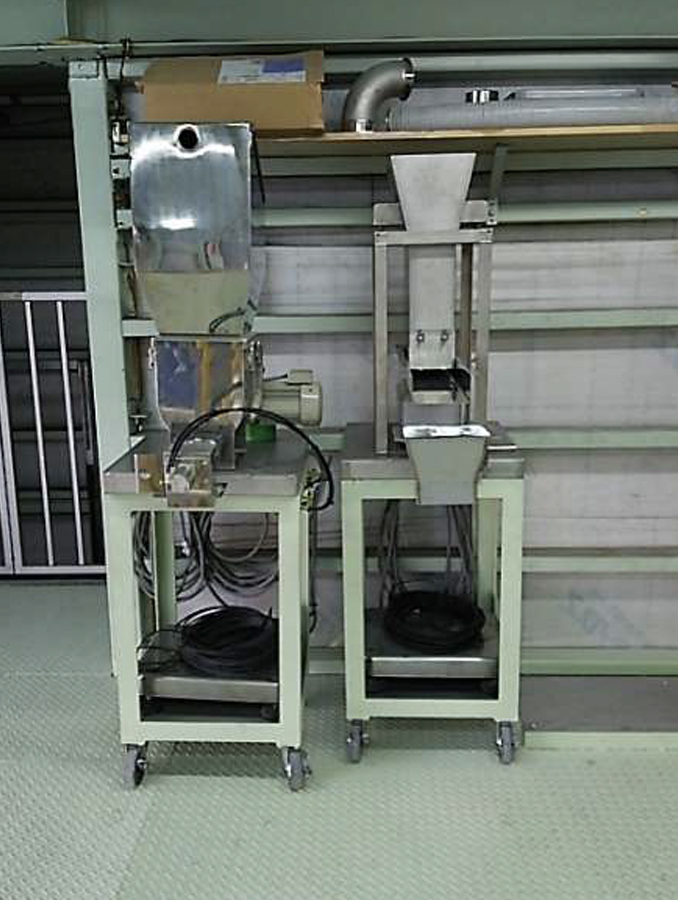

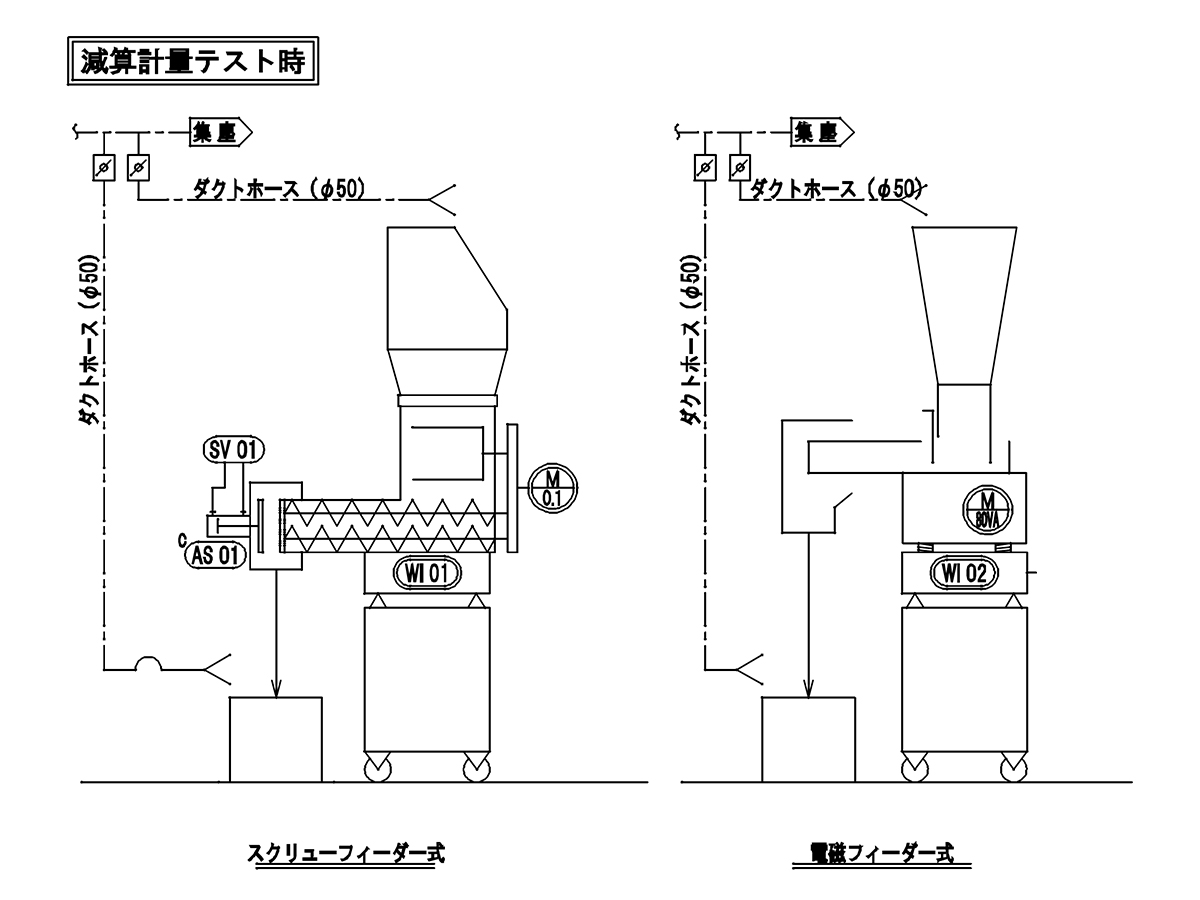

• 減算計量装置









  ①制御盤

  4.3インチタッチパネル搭載
  流量・上限重量・下限重量などを設定可能
  運転データをCSV ファイルに記録
  ・各フィーダ流量・制御出力・各原料の重量
